本系统适用于6-35KV高压开关柜断路器触头、电缆接头、变压器、变频器、电抗器等设备的温度在线监测以及其他相关电气设备的温度监测。

系统构成：

  本系统由测温传感器和测温主机、显示屏（选配）三部分组成。

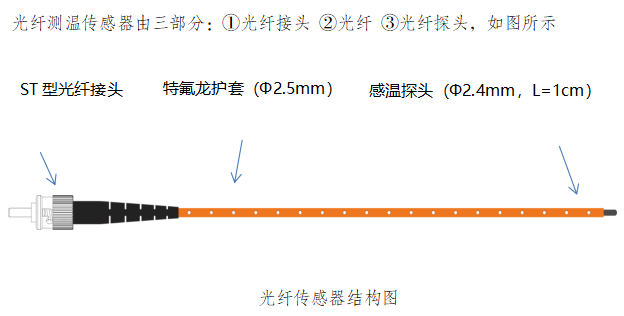

  荧光光纤测温探头将监测部位的温度信息转换为光信号，并传送给光纤测温变送器，光纤传感器的探头尺寸极小，可直接安装在被测点上，测温准确，响应迅速；其尾纤选用柔软坚固的特制光纤，具有传输带宽高、信号稳定、抗电磁干扰、抗挠曲、抗冲击强度高和连接快捷等优点；尾纤护套的材质是聚四氟乙烯，它具有耐高温、耐老化、耐腐蚀、高绝缘、不粘附等特性，可适应高压、高温、强电磁等恶劣的使用环境。

  荧光光纤测温主机为外挂式/导轨式安装。该产品在高电压、强电磁干扰等特殊环境下测温有着独特的技术优势。使用荧光光纤温度传感器的温度热点与测量信号接收部分没有使用电气连接，能长期高精度和高稳定度地工作，大大提高了应用范围。与此同时，光纤温度控制器有效地解除了电抗器在运行过程中会产生局部温升过高、过热，最终导致电抗器的烧坏、报废，不利于电抗器的安全运行等隐患。光纤温度控制器的精度及灵敏度高且耐高压可远程监测、寿命长、体积小，使得仪表维护简易方便，运输安全。主机内部模块化集成设计，美观合理。

显示屏与荧光光纤测温变送器配套使用，通过 RS485 通讯接口采集变送器传输过来的温度信息，实时显示探头温度。该液晶显示屏提供一路与变送器连接的RS-485 通讯接口。可设置两重超温报警门限值，可设置测温路数；

本系统适用于高压类开关柜、变压器、变频器、电抗器等设备。可实现就地显示也可通过有线、光纤、无线等方式传至后台管理系统统一使用。

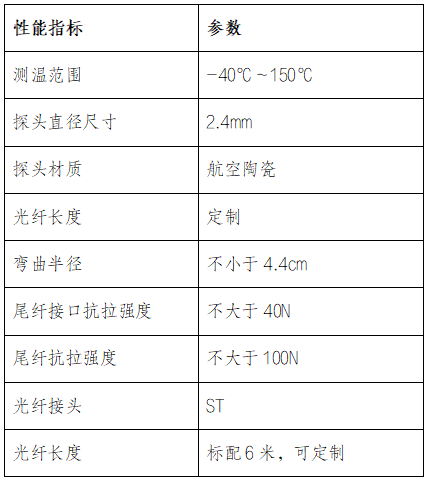

光纤测温传感器参数：

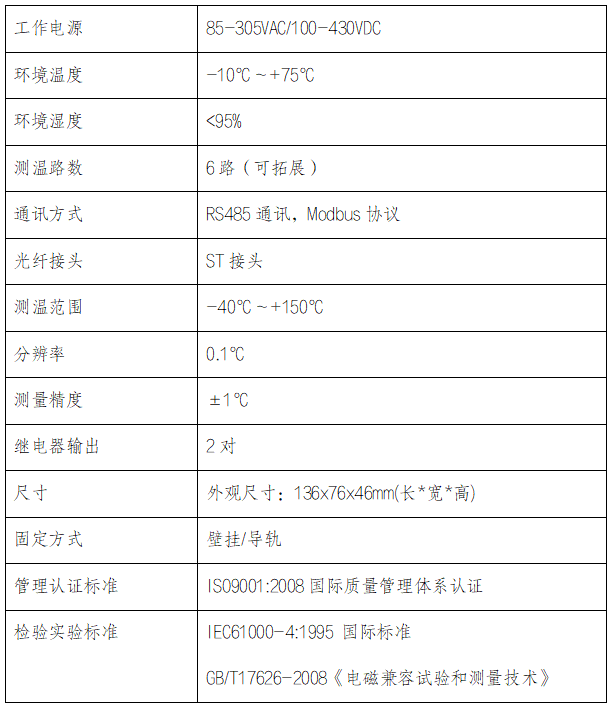

主机技术参数：

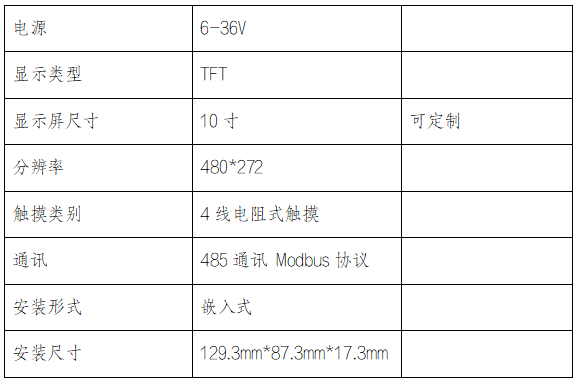

显示屏技术参数：
