近几年，在很多生产性企业经常出现由于高速电机滑环高温故障引起的停机事故，给企业造成了很大的经济损失。由于高速滑环所安装的位置为转动部位，传统的温度测量方式很难使用。然而，应对滑环的温度进行实时监测当前大多采用的是人工测温枪、手持热成像仪以及其他红外测温传感器等，但是人工检测的方式不能及时在故障初期发现设备异常，固定式红外温度传感器又有很大的局限性，存在覆盖面小、温度值单一、温度不准确等缺点。
多年来，我司一直致力于机电设备的温度在线监测系统研究，在众多行业和设备领域推出了多款温度在先监测系统，我们也一直关注着用户对滑环温度在线监测上的需求先后推出了ST4000-IR系列非接触式滑环红外测温装置以及近端红外温度在线监测装置。然而，为了更直观、简便的显示电机滑环温度及碳刷、导线等运行状态温度特推出ST4000-IT系列滑环温度红外热成像在线监测装置。利用红外热成像技术对集环室内滑环、碳刷等温度进行全覆盖实时监测，实现超温报警、热点追踪、图象显示、曲线模拟，以达到全面、有效减少发电机导电环、碳刷故障引发的机组非计划停运事故之目的。
本系统由红外热成像探头、就地接收装置、后台成像三部分组成。热成像探头安装在集环室合适位置，并用专用支架牢固固定，确保照射区域覆盖所有需要监测范围，并用连接线将信号传输至机旁（集环室内）接收装置上，接收装置将图像处理后通过有线或者无线的方式传输至后台电脑。
红外热成像探头采用红外成像摄像头，内部同时集成了进口红外成像摄像头（焦平面阵列(FPA)、非制冷型微测辐射热计架构、晶圆级真空封装技术）和可见光数码相机，具有体积小，功耗低，检测精准、覆盖范围广的特点，搭配IP6-7等级外壳封装形式，非常适用于电机附近工况复杂的恶劣环境。
探头内部红外成像摄像头根据”物体温度越高辐射的红外波长越短”这一原理，采集照射覆盖区域内的物体自身散发的红外波长，反向计算得出物体表面温度值，并将其量化为数字量，绘制实时热图。
可见光数码相机采集物体实时图像，提取物体特征轮廓，与热图相融合，配合多波段动态成像算法，能够提供比传统热成像摄像头更加丰富的图像细节。
就地接收仪表采用高性能工业级处理器，配合多路高速以太网接口，支持多通道红外热成像探头（ST4C-IT）同时接入。就地接收探头采集的图像数据，并经过过处理后发给后台软件，主要主要负责探头的接入管理、视频流转发、图像处理、热度图分流转发等功能。
就地接收仪表固定在电机机旁合适位置，和探头采用有线连接，可搭载红外热成像探头，与后台通讯连接采用网线、光纤、4G等。
后台成像软件是人机交互入口，内置在就地接收仪表当中，用户在安装有浏览器的电脑中访问指定地址进入软件，无需下载安装即可直接操作查看。
整套系统可通过最简单的改造方式（架设红外热成像探头），能够实现高压电机碳刷、滑环等部位整体的问题检测，无需人工干预，7x24小时不间断工作，当因设备老化导致温度升高，系统会发出警报提示， 从而有效的控制其故障恶化，避免重大事故的发生，进一步提高设备运行的安全性和可靠性。

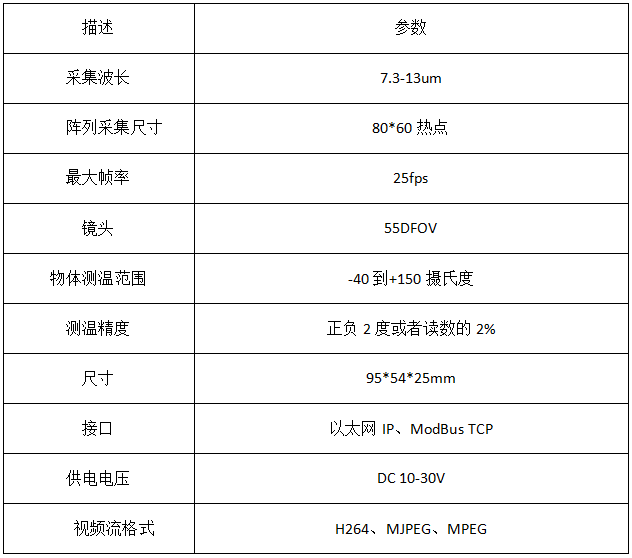

红外热成像探头技术参数：

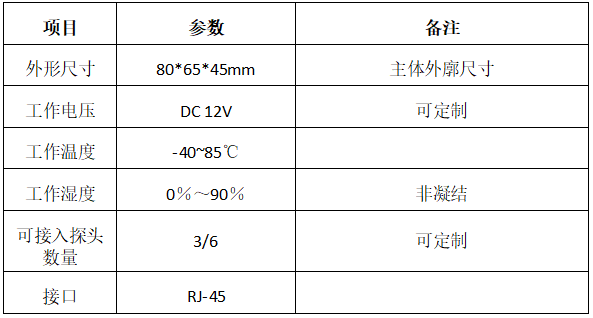

就地接收装置技术参数：
