本系统由红外热成像探头、就地接收装置、系统后台三部分组成。

   热成像探头采用定做支架安装在托轮轴底壳内壁确保牢固、可照射区域覆盖全轴瓦范围，并用连接线将信号传输至窑尾配电室的接收机柜上，实现就地显示，温度信号也可远传至后台（DCS）系统进行监控管理，并可接入云服务器实现手机端实施查看或采用AP形式移动端查看温度和画面信息。

          ST4C-IR内置120度广视角、高灵敏度红外探测器，采用定制支架固定在机壳内壁适当位置，可对全轴面区域进行全天候的实时温度监测，实现精准测温。为确保在高粉尘、高油污、油雾下的摄像头工作，保持摄像头镜头洁净，测温准确，需要采用我司专业镜头搭配使用。

   机柜内置工业工控机、显示器、汇集交换机等，安装于窑尾配电室内，就地接收各红外摄像头数据，分屏直观显示画面，并在画面上做区域设置，便于准确判定高温位置，及时处理。各摄像头温度数据采用485屏蔽线远传至DCS，亦可根据用户需求计入能管系统等第三方平台。

   后台管理系统可方便地实现对各个智能设备运行状态、运行参数的显示、处理和存储等；实现对轴面温度数据显示、报警、存储、历史数据查询、图形数据分析、报表统计、数据互联网存储等功能。

   为了用户更方便的管理本系统，系统可选择配置手机APP程序可运行在安卓、IOS手机、PAD等移动设备上；使用户可实时查看监控系统的各项参数，从而可实现：

◆实时数据查看    ◆实时报警提示

◆报警记录查询    ◆数据曲线查询

◆实时统计信息查询

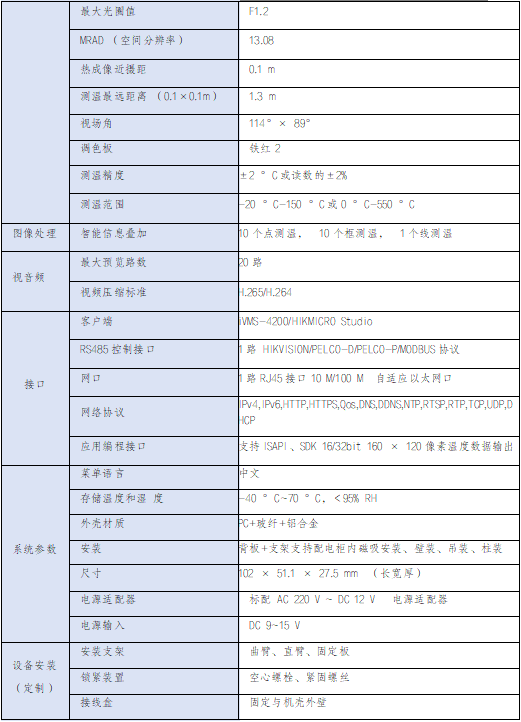

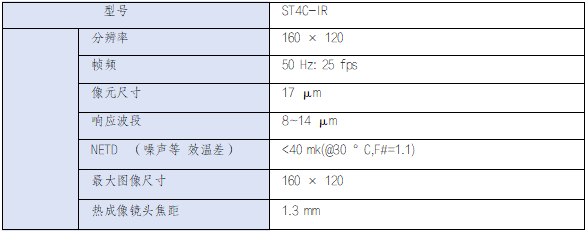

窑托轮轴测温用红外热成像仪ST4C-IR技术参数：
